Sprężyna skrętna
Sprężyna skrętna pracuje na skręcanie: obciążenie przyłożone do ramion wytwarza moment obrotowy, a energia gromadzi się w zwojach nawiniętych na trzpieniu lub wale. Wykonujemy je na zamówienie, od pojedynczych sztuk po serie produkcyjne, na podstawie rysunku, próbki albo samych danych technicznych. Dobieramy średnicę drutu, długość ramion, kąt ich rozwarcia oraz kierunek nawinięcia do konkretnego zastosowania.
Czym jest sprężyna skrętna
Sprężyna skrętna gromadzi energię przy skręcaniu wokół własnej osi. Zwoje pozostają przylegające lub lekko rozsunięte, a siłę przenoszą ramiona odgięte na obu końcach. Im dłuższe ramię, tym
mniejszą siłę trzeba przyłożyć, żeby uzyskać ten sam moment obrotowy.
Od sprężyny naciskowej różni ją kierunek pracy oraz obecność ramion. Od sprężyny naciągowej różni ją to, że nie pracuje na rozciąganie i nie ma zaczepów, tylko ramiona przenoszące moment.
Zastosowanie sprężyn skrętnych
Sprężyny skrętne pracują wszędzie tam, gdzie element ma wracać do położenia wyjściowego po obrocie. W przemyśle są to mechanizmy zawiasowe, klapy i pokrywy, zespoły dociskowe w maszynach produkcyjnych, podzespoły automatyki oraz układy w motoryzacji i lotnictwie. W sprzęcie codziennego użytku odpowiadają za powrót klamek, zatrzasków i pokryw w AGD.
Dobór sprowadza się do trzech wielkości: wymaganego momentu obrotowego, kąta pracy oraz przestrzeni zabudowy wokół trzpienia lub wału.
Porównanie z pozostałymi typami znajdziesz w artykule o tym, jakie są rodzaje sprężyn i ich zastosowanie.
Sprężyny skrętne na zamówienie: materiały i parametry
Każdy parametr dobieramy pod konkretną aplikację. Standardowo pracujemy na drucie patentowanym sprężynowym gatunku SM lub SH, prętach 50CrV4 oraz drucie nierdzewnym 1.4310. Wykonujemy również sprężyny z materiałów wskazanych w specyfikacji zamawiającego. Do każdej partii wystawiamy atest
materiałowy 3.1.
Sprężynę montuje się na trzpieniu lub wale, z zachowaniem luzu między elementem a wałem. Ten luz uwzględniamy przy doborze średnicy wewnętrznej, bo przy pracy zwoje się zaciskają.
Podwójna sprężyna skrętna
Podwójna sprężyna skrętna ma dwie sekcje zwojów połączone wspólnym odcinkiem drutu, nawinięte przeciwbieżnie. Rozkłada moment na dwa korpusy, przez co przy tej samej sile obciążenie pojedynczego zwoju jest mniejsze, a praca stabilniejsza. Stosuje się ją tam, gdzie pojedyncza sprężyna o żądanym momencie nie zmieściłaby się w dostępnej przestrzeni albo pracowałaby na granicy wytrzymałości.
Wykonujemy oba warianty na tych samych zasadach, czyli z rysunku, z próbki albo z danych.
Kąt rozwarcia ramion i kierunek nawinięcia
Ramiona wykonujemy w czterech standardowych położeniach: 0, 90, 180 oraz 270 stopni, a także pod dowolnym innym kątem podanym na rysunku. Kierunek nawinięcia dobieramy prawy lub lewy, zależnie od tego, w którą stronę pracuje mechanizm. Zły kierunek sprawia, że sprężyna rozwija się zamiast napinać, więc ten parametr warto podać w zapytaniu razem z wymaganym momentem.
Kształt zakończenia ramienia, proste, zagięte albo z oczkiem, wykonujemy według rysunku.

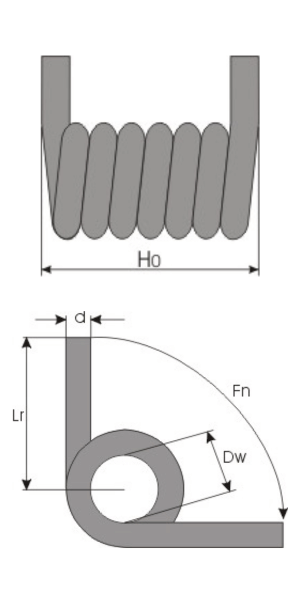

Tabela parametrów technicznych
| Parametr | Zakres / opcje |
|---|---|
| Średnica drutu (d) | 0,2 – 10,0 mm |
| Średnica wewnętrzna (Dw) | wg zamówienia |
| Długość ramienia skrętowego (Lr) | wg zamówienia |
| Minimalna wysokość sprężyny (H0) | wg zamówienia |
| Moment obrotowy (Fn) | wg zamówienia |
| Kąt rozwarcia ramion | 0°, 90°, 180°, 270° lub wg rysunku |
| Kierunek nawinięcia | prawy / lewy |
| Wykonanie | pojedyncze lub podwójne |
| Materiał | drut patentowany sprężynowy (SM/SH), pręty 50CrV4, drut nierdzewny 1.4310, inne wg specyfikacji zamawiającego |
| Atest | materiałowy 3.1 |
| Wielkość serii | prototyp, krótka i długa seria |
Producent sprężyn skrętnych na zamówienie — Spretech J.K.
Sprężyny skrętne produkujemy w Katowicach od 1985 roku, na automatach CNC, co daje powtarzalność wymaganą w seriach. Realizujemy zarówno prototypy i pojedyncze sztuki, jak i długie serie produkcyjne, w tym odtworzenia elementów, dla których nie ma już dokumentacji.
Prześlij rysunek, zdjęcie próbki albo same parametry przez formularz na tej stronie, a przygotujemy wycenę.
Pytania
Jak działa sprężyna skrętna?
Pracuje na skręcanie. Obciążenie przyłożone do ramion wytwarza moment obrotowy, a po jego ustąpieniu sprężyna wraca do położenia wyjściowego.
Co to jest podwójna sprężyna skrętna?
To sprężyna o dwóch sekcjach zwojów połączonych wspólnym odcinkiem drutu. Rozkłada moment na dwa korpusy, więc przenosi większe obciążenie przy tym samym gabarycie.
Czy produkujecie sprężyny skrętne na zamówienie?
Tak, na podstawie rysunku, próbki albo samych danych technicznych, od pojedynczych sztuk po długie serie.
Z jakich materiałów wykonujecie sprężyny skrętne?
Z drutu patentowanego sprężynowego gatunku SM lub SH, prętów 50CrV4 oraz drutu nierdzewnego 1.4310, z atestem materiałowym 3.1. Inne materiały wykonujemy według specyfikacji zamawiającego.
Jaki kąt rozwarcia ramion jest możliwy?
Standardowo 0, 90, 180 oraz 270 stopni, a także dowolny inny kąt podany na rysunku.
Jakie dane podać w zapytaniu?
Średnicę drutu i średnicę wewnętrzną, długość ramion, wymagany moment obrotowy, kąt pracy oraz kierunek nawinięcia. Jeżeli części z tych danych brakuje, wystarczy rysunek albo próbka.
